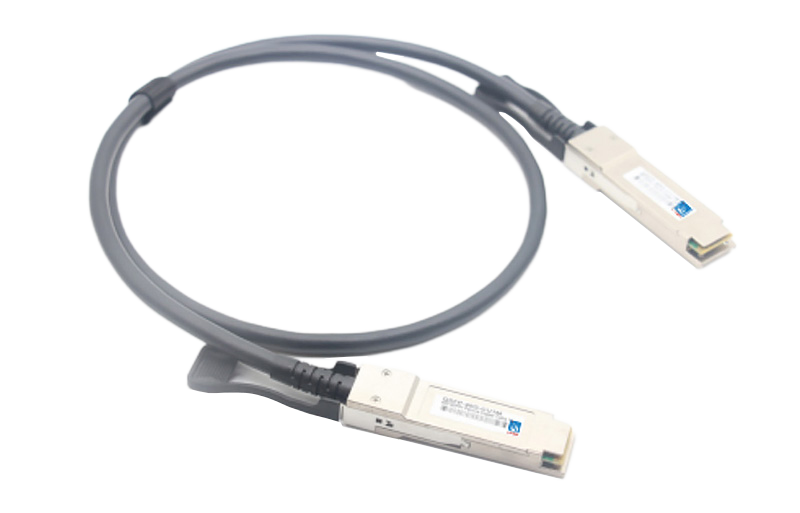

40G QSFP+直接附加被动铜电缆

特征

●最大汇总数据速率：40 GB/s（4 x 10GB/s）

●支持多gabit数据速率：1 GB/s -10 GB/s（每个通道）

●QSFP+符合小型SFF-8436

●4通道全双工被动铜线

●铜链路长度高达5m（被动限制）

●高密度QSFP 38针连接器

●与IEEE 802.3BA和SFF-8436兼容

●与QSFP+ MSA兼容

●电源：+3.3V

●低功耗：0.02 W（典型）

●EEPROM的基于I2C的两线串行接口

●可以定制的签名

●温度范围：0〜70°C

●遵守RO 鸿升 6.0

申请

●10g/40g以太网

●Infiniband 4X SDR/DDR/QDR

●2/4/8/10G光纤通道

●以太网上的纤维通道

●SAS，服务器，轮毂，开关和路由器

建议的操作条件

QSFP+主机板示意图用于被动铜电缆

引脚描述

注意1：GND是QSFP+模块常见的信号和供应（功率）的符号。在QSFP+模块中，所有这些都很常见，除非另有说明，否则所有模块电压均参考该潜力。将它们直接连接到主机板信号通用地面平面。

注2：VCC RX，VCC1和VCC TX是接收器和发射器电源，应同时应用。表6列出了主机边缘卡连接器的主机端的要求。建议的主机板电源过滤如图4所示。VCCRX VCC1和VCC TX可以在任何组合中与QSFP+模块中的内部连接。连接器引脚的最大电流为500mA。

机械尺寸

订购信息

注意：您可以定制直径和距离。

重要的通知

绩效数字，数据和此数据表中提供的任何说明性材料都是典型的，必须在公司适用于任何特定订单或合同之前以书面形式进行书面认证。根据公司的持续改进规格政策，可能会更改，恕不另行通知。在此数据表中发布信息并不意味着没有公司或其他公司的专利或其他保护权的自由。任何公司销售代表都可以提供更多详细信息。
