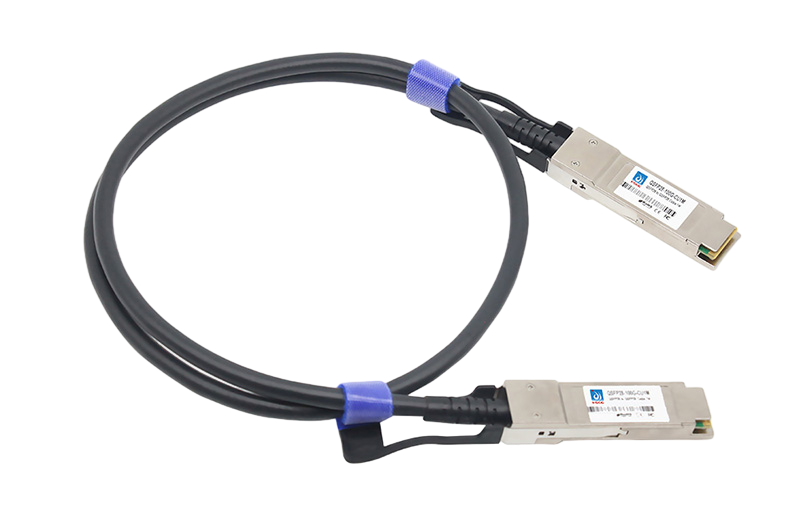

鸿升 GQ-QSFP28-DAC：
·4通道全双工被动铜线
·数据速率高达100Gbps（4x 25Gbps）
·SFF-8665符合QSFP28连接器
·SFF-8636符合I2C管理界面
| 数量： | |
|---|---|
特征
●4通道全双工被动铜线
●数据速率高达100Gbps（4x 25Gbps）
●SFF-8665符合QSFP28连接器
●SFF-8636 I2C管理接口
●IEEE 802.3BJ 100GBASE-CR4合规
●铜链路长度高达5m（被动限制）
●热插
●低功耗
●出色的信号完整性，低插入损失和低串扰
●手术案例温度范围：0°C至 +70°C
●单个3.3V电源电压
●ro 鸿升符合条件
申请
●100G以太网100GBASE-CR4
●Infiniband 4X EDR
●SAS，服务器，轮毂，开关和路由器
●数据中心
建议的操作条件
高速特征
笔记：
1。由等式SDD11（db）<16.5-2×sqrt（f）给出的反射系数，f在GHz中
2。通过公式SDD11（dB）给出的反射系数<10.66-14×log10（f/5.5），f在GHz中
3。通过等式SCD11（dB）给出的反射系数<22 - （20/25.78）*f，f inghz
4。由等式SCD11（db）给出的反射系数<15 - （6/25.78）*f，f在GHz中
5。由等式SCD21（DB）给出的反射系数<27 - （29/22）*F，f in GHz为f
渠道插入损失预算
引脚描述
注意1： GND是QSFP+模块常见的信号和供应（功率）的符号。在QSFP+模块中，所有这些都很常见，除非另有说明，否则所有模块电压均参考该潜力。将它们直接连接到主机板信号通用地面平面。
注2： VCC RX，VCC1和VCC TX是接收器和发射器电源，应同时应用。表6列出了主机边缘卡连接器的主机侧定义的要求。建议的主机板电源过滤如图4所示。VCCRX RX VCC1和VCC TX可以内部连接在任何组合中的QSFP+模块中。连接器引脚的最大电流为500mA。
机械尺寸
订购信息
注意：您可以定制直径和距离。
重要的通知
绩效数字，数据和此数据表中提供的任何说明性材料都是典型的，必须在公司适用于任何特定订单或合同之前以书面形式进行书面认证。根据公司的持续改进规格政策，可能会更改，恕不另行通知。在此数据表中发布信息并不意味着没有公司或其他公司的专利或其他保护权的自由。任何公司销售代表都可以提供更多详细信息。
