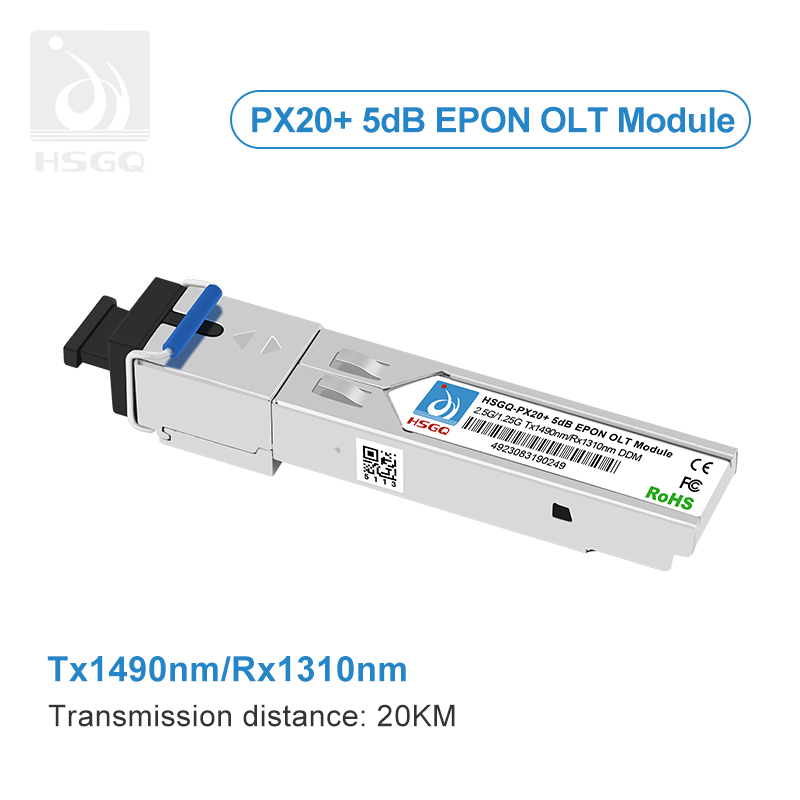

这款1490NM DFB EPON OLT SFP收发器旨在通过单 模式光纤传输和接收光纤20km的光纤。
发射机输入和接收器输出阻抗为100欧姆差异。数据线在内部耦合。
该模块提供差异终止，并减少与公共模式转换的差异，以使质量信号 终止和低EMI。
发射器将1.25Gbit/s串行CML电气数据转换为具有10GBase-LR标准的串行光学数据。提供了一个开放的收集器兼容传输禁用（TX_DIS）。逻辑“ 1”或该引脚上没有连接将禁用激光器的传输。该引脚上的逻辑“ 0”提供了正常的操作。发射器具有内部自动电源控制回路（APC），以确保在电源电压和温度变化之间持续的光电输出。提供了一个开放的收集器兼容发送故障（TFAULT）。 TX_FAULT是一个模块输出触点，当高点表示该模块发射器已检测到与激光操作或安全性有关的故障条件。 TX_FAULT输出触点是一个开放式排水/收集器，应将电阻在4.7-10kΩ的范围内拉到主机中的VCC_HOST。
TX_Disable是一个模块输入联系人。当tx_disable被声称高或左打开时，SFP+模块发射机输出应关闭。该触点应使用4.7kΩ至10kΩ电阻将接收器升至VCCT，接收器将1.25Gbit/s串行光学数据转换为串行PECL电气数据。提供了兼容信号的开放式收集器。当高指示相关标准中指定的光学信号级别时，rx_los表示。 RX_LOS触点是一个开放的排水/收集器输出，应将电阻在4.7-10kΩ或主动终止范围内的电阻器中拉到主机中的VCC_HOST。建议发射器和接收器进行电源过滤。 RX_LOS信号旨在作为安装SFP的系统的初步指示，即接收的信号强度低于指定范围。这样的指示通常指向未安装的电缆，损坏的电缆或残疾人，故障或电源在电缆的远端发射器。
