测试光学电表和光源的光学分丢失损失

光学拆分器通常在被动光网（PON）中使用，以将纤维分配给单个房屋或企业。测试光学分离器和补丁电缆之间有不同的方法，尽管它们俩都使用光电计和光源进行测试。在本教程中，我们将使用光电计和光源引入光学分离器损失测试。

光学拆分器简要介绍

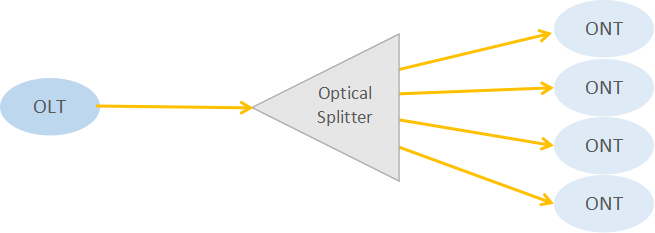

光学拆分器，包括FBT（融合的双色锥度）耦合器和PLC（平面轻波电路）拆分器，是常见的被动光学设备，可按一定比例将光纤灯拆分为多个部分。例如，具有1x2特定比率配置的分离器意味着它具有一个输入和两个输出。同样，还有1x4个分离器，1x8分配器，1x16分离器，1x32分离器等。当分离器有两个输入和四个输出时，它被称为2x4分离器。光学拆分器通过允许在许多客户中共享单个PON网络界面，在FTTH（对家庭的光纤）网络中起重要作用。下图显示了PON系统中使用的光学分离器。

光学拆分器的损失规格

光学分离器的插入损失测试对于确保根据GR-1209核心规范遵守制成的分离器的光学参数非常重要。这是拆分器典型损失的表。使用分贝（DB）表示系统内的信号损失，这是信号衰减的量度。

笔记：

1。多余的损失是分离端口输入端口发射的光功率与从所有输出端口测量的总光功率的比率。它确保总输出永远不会像输入那样高。

2。插入损失是分离端的给定输入端口与任何单个输出端口的光功率发射的光功率的比率。插入损失包括分裂损失和多余损失。

如何使用光电计和光源测试光学分离器损失？

在讨论分离器损失测试的细节之前，这是我们应该知道的事实。通过光学分离器对信号的衰减是对称的，这意味着它在两个方向上都是相同的。无论是光学分离器是在上游方向上组合信号还是在下游方向上分配信号，它仍然将相同的衰减引入光学输入信号。因此，光学分离器损耗测试的原理是遵循相同的方向进行双端损耗测试。

现在，我们按照下图测试最简单的1x2光学分离器。首先，将启动参考电缆连接到适当波长的光灯源（某些拆分器取决于波长），然后使用光学功率仪表校准启动参考电缆的输出，以设置0DB参考。将光源启动连接到分离器，并将接收启动参考电缆连接到输出和光电计，然后测量损失。

同样，要测试第二个端口的损失 - 将接收发射电缆移至另一个端口并阅读仪表的损失。对于所有输出端口的另一个方向，我们应扭转测试的方向。

对于其他1XN光学拆分器，例如1x32分离器，也可以使用此测试方法。只需将光源设置在输入上，然后使用功率计和参考电缆依次测试每个输出端口即可。但是对于上游，我们必须将光源移动32次，并将结果记录在仪表上。

那么，2x2分离器呢？在这种情况下，有时涉及许多数据，但需要进行测试。我们需要从一个输入端口到两个输出进行测试，然后从另一个输入端口到两个输出中的每个输出。以同样的方式，我们可以测试其他2XN分拆分器。

提示：您正在测量的是由于分裂比率，用于制造分离器的制造过程的过剩损失以及输入和输出连接器而导致的分离器损失。因此，您测量的损失是将分离器插入电缆厂时可能会期望的损失。安装后，分离器仅成为电缆工厂中的损失源，并作为电缆厂损失的一部分进行测试，以进行插入损失测试。

结论

光学分离器是PON体系结构中使用的非常重要的无源光学组件。损耗测试是光学分离器的必要测试项目，可以使用光电计和光源来完成。本教程说明了使用光电计和光源测试光学分离器损失的详细信息。相关产品（例如高质量PLC拆分器和测试工具）在FS中可用。
