光纤融合剪接教程

融合剪接是使用电弧产生的高温热，并将两个玻璃纤维融合在一起（与纤维核心精确对齐）。两个纤维的尖端被束缚在一起并加热，使它们融化在一起。通常，这是用融合拼接器来完成的，该融合剪接器将两个光纤末端机械对齐，然后在光纤尖端上施加火花将它们融合在一起。许多电信公司和CATV公司投资于融合剪接其长途单体网络，但仍将使用机械拼接进行较短的本地电缆运行。由于模拟视频信号需要最少的反射才能达到最佳性能，因此融合剪接更适合此应用。 LAN行业可以选择这两种方法，因为信号丢失和反射是大多数LAN应用程序的小问题。

融合剪接设备

基本的融合剪接设备由两个固定装置组成，将纤维安装在上面和两个电极上。图1显示了一个基本的融合切片设备。纤维检查显微镜有助于将准备好的纤维的放置放入融合式的设备中。将纤维放入设备中，对齐，然后融合在一起。最初，融合剪接使用的nichrome电线作为加热元件，将纤维融化或融合纤维。新的融合融合技术已用二氧化碳（CO2）激光，电弧或气体火焰代替了壁画电线，以加热纤维末端，从而使它们融合在一起。融合剪接的小尺寸和自动化融合切成薄片的机器的开发使电弧融合（ARC Fusion）成为商业应用中最受欢迎的拼接技术之一。

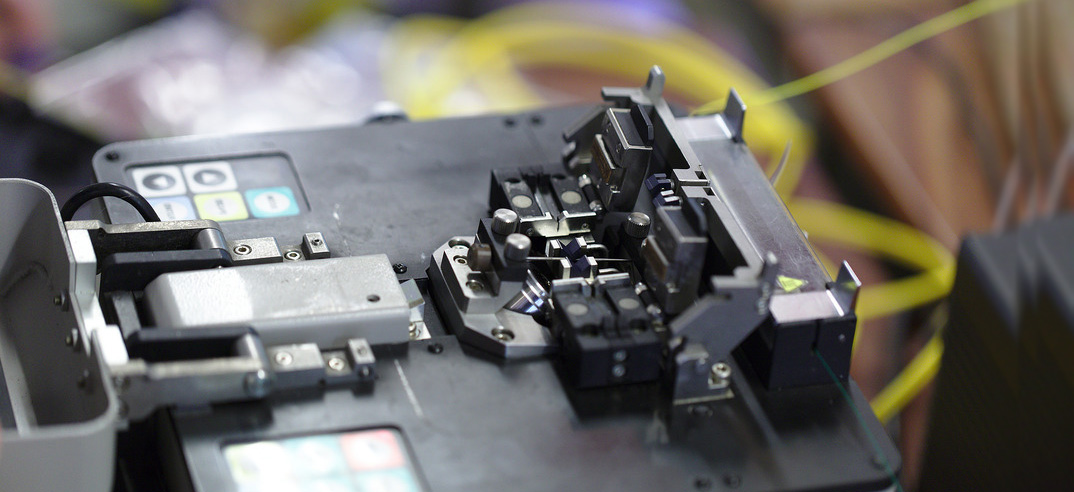

图1-基本的融合剪接设备

融合剪接处理

对于所有自动拼接机，光纤融合剪接过程基本相同。融合剪接的过程通常涉及使用局部热量融化或融合两个光纤的末端。剪接过程开始于准备每个光纤端以进行融合。

剪接过程的位置特征：

剪接活动必须在非常干净的地方进行，以防止灰尘或任何影响剪接过程的污染。剪接过程可能发生的位置的温度可能从15ºC到28ºC不等。

提示：尽管融合剪接机可以在-10ºC和 +5ºC之间的温度下工作，并且可以在-1ºC和 +45ºC之间安装闭合，但我们仍然需要确保剪接技术人员在最佳条件下工作以提供最大的效率。

完成适当的融合剪接的四个基本步骤

步骤1。准备纤维

1。脱衣外套，并卸下足够数量的夹克，通常为2-3 m，用于在剪接封闭中剪接和涂抹缓冲管和纤维。留下适当量的强度成员，将电缆连接到闭合。有关所需的长度，请参阅剪接关闭方向。使用适当的清洁剂清洁所有水块材料。

2。卸下暴露纤维进行剪接的缓冲管。通常，剪接封闭将需要在闭合托盘内的闭合内〜1 m的缓冲管。清洁所有封口材料。

3。在剥离之前，必须彻底清洁每个纤维以进行剪接。

4。准备好剪接纤维时，脱掉缓冲涂层以暴露裸纤维的适当长度。

5。用适当的湿巾清洁纤维。

6。用适当的纤维切割纤维切割纤维。

7。将纤维放入融合剪接机中，然后将其夹在适当的位置。

步骤2。运行拼接程序

1。选择适当的程序，以示为剪接纤维。

2。拼接器将显示在视频屏幕上剪接的纤维。

3。将检查纤维的末端是否有适当的切割和像上面右侧的纤维一样的坏裂缝，将被拒绝。

4。自动剪接

5。纤维将被移动到位。

6.预循环将去除纤维末端上的任何污垢，并预热纤维进行剪接。

7。将使用该剪接器的核心比对方法对齐纤维。

8。纤维将通过自动弧周期融合，该弧周期将它们加热在电弧中，并以受控的速率将纤维馈在一起。

9.融合完成后，剪接机将检查剪接并估算剪接的光损失。它将告诉操作员是否需要重新进行剪接。

10。操作员将通过热剪或夹紧夹夹壳保护器从导线中卸下纤维，并连接永久性剪接保护器。

步骤3。评估拼接

良好的接头：使用X和Y视图在程序运行后视觉检查剪接。如图所示，一些不影响光学传输的缺陷是可以接受的。某些纤维（例如氟掺杂或钛涂层）可能会在剪接区域引起白色或黑色线，而不是断层。

不良接头：某些缺陷是不可接受的，需要开始剪接过程。有些（例如黑点或线条）可以通过重复弧线步骤来改善，但不会超过两次。对于大型核心偏移，气泡或凸起的拼接，总是重做。

4。保护纤维

保护纤维免受弯曲和拉伸力，将确保在正常处理过程中剪接不会破裂。典型的融合剪接的拉伸强度在0.5至0.5磅之间，并且在正常处理过程中不会破裂。但仍需要保护它免受过度的弯曲和阻力。使用可收缩的管，硅胶和/或机械压接保护器将保持关节保护，以免外部元素和破裂。

通常，融合剪接比机械剪接需要更长的时间才能完成。同样，收益率通常会降低，从而使每次成功剪接的总时间用于融合剪接。融合剪接操作员的专业知识在很大程度上确定了产量和剪接时间。融合剪接操作员必须经过高度训练，以始终如一地制造低损坏的可靠融合接头。由于这些原因，不建议在海军船上应用中使用融合剪接。
