HGU ONU和SFU ONU之间的差异

信息技术和网络的发展缩短了人们之间的距离，并使人们越来越与网络密不可分。众所周知，主要由OLT，ODN和ONU组成的PON（被动光网）技术倾向于成熟，到目前为止已广泛使用。 ONU通常放置在用户的房屋中，并且随用户需求的多样性而变化。至于ONU的类型，HGU ONU和SFU ONU总是进入我们的眼中，但是很少有人能说出它们之间的区别。 SFU ONU和HGU ONU到底是什么？您将在文章的其余部分中得到答案。

1.PON系统

从一开始，就有必要了解PON作为ONU的关键部分。 PON（被动光网络）是一种单纤维双向光学访问网络，具有典型的树型拓扑结构的多点（P2MP）结构。由OLT（光学线终端），ONU（光网络单元）和ODN（光学分配网络）组成的系统是我们称之为PON系统的系统。

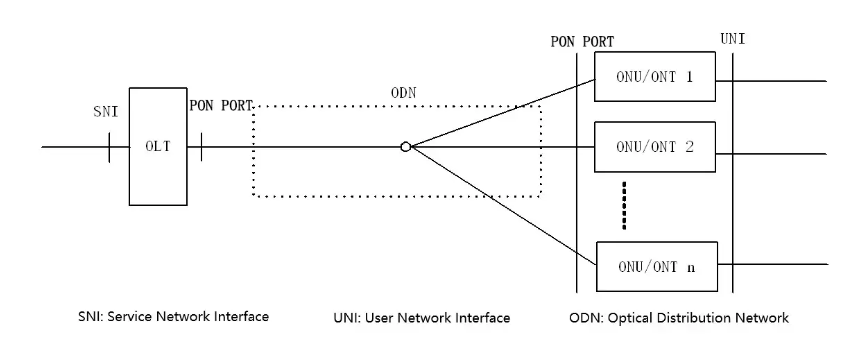

在下行链路方向（OLT到ONU），OLT发送的信号通过ODN到达每个责任。在上行链路方向（从ONU到OLT）时，ONU发送的信号仅到达OLT，而不是其他onus。为了避免数据冲突并提高网络效率，上行链路方向采用TDMA模式并管理每个ONU的数据传输。 ODN在OLT和ONU之间提供了光通道。 PON的结构如图1.1所示。

2.什么是ONU？

ONU属于PON技术的终端设备，在PON系统中起着至关重要的作用。 ONU在ODN和用户设备之间提供了光学接口和电气接口，以实现各种光电信号的处理，维护和管理。当前有用户端的ONU设备，也称为光学调制解调器，直接安装在家庭中。

核心层，服务层和公共层由ONU的内部组成。核心层提供多路复用和光学接口；服务层主要是指用户端口，公共层可确保电源和维护管理。 ONU分为主动的光网络单元和被动光网络单位。通常，具有光接收器，上行链路光学发射器和多个桥放大器的设备称为光节点。 PON连接到通过单个纤维连接到ONU的OLT。 ONU可以访问各种用户终端，例如机顶盒，无线路由器，电视等，并占用光电转换，维护和监视功能。

3.分类和应用ONU

根据该应用程序，ONU可以分为六种类型，即SFU（单个家庭单位）ONU，HGU（HOME GATEWAWAY单位）ONU，MDU（多居住单元）ONU，SBU（单个业务单元）ONU，MTU（Multi-Tenant单位）ONU和CBU（Cellular Backhaul Backhaul单位）ONU。但是，最终用户在实际应用中只使用SFU（单个家庭单位）ONU和HGU（家庭门户单位）ONU。

以下将引入这两种类型的责任。

（1）HGU（家庭门户单位）ONU

HGU ONU将虚拟以太网接口点（VEIP）作为OMCI管理域的分区和数据平面中的非OMCI管理域（TR069，SNMP等）。我只能通过OMCI实现管理。非OMCI管理域只能管理VEIP下的所有服务和功能模块。每个HGU中只允许一个VEIP。当根据设备的类型上载MIB时，ONU将报告VEIP或PPTP（物理路径终止点），而HGU只能使用和报告VEIP而不是PPTP。 OLT将根据ONU功能中的ONU类型的归因来判断ONU设备的类型。图3.1显示了HGU ONU的服务过程。

图3.1 HGU ONU的服务过程

HGU ONU是一个带有PON上行链路接口的主门，是为单个家庭单元设计的，该单元与SFU ONU相似。与SFU ONU相比，HGU ONU集成了ONU和RG的功能，以实现更复杂的控制和管理，并提供以太网 / IP服务，VoIP服务和可选的CATV服务。 HGU ONU具有以太网接口和锅接口，WLAN接口，USB接口和CATV RF接口也可用。此外，TR-069远程管理和EMS的物理层和链接层的本地和远程管理与pon接口相关的链接层由HGU ONU支持，主要在FTTH方案中使用。

HGU ONUS由服务过程和接口数的差异分类，HGU ONUS在表3-1中显示了两种特定表格。

笔记：

PPTP是OLT直接将VLAN数据发送到ONU的每个物理接口，从而固定了数据流的整个处理过程。 VEIP虚拟化了ONU的总界面。 OLT和ONU通过VEI进行数据对接。 VEIP下的服务由ONU通过其配置来管理。简而言之，PPTP是一个LAN端口，Veip是HGU中的虚拟WAN端口。

（2）SFU（单个家庭单位）ONU

SFU ONU仅支持OMCI管理域。 PPTP是SFU使用和报告的内容，而VEIP不可用。 OMCI配置的数据流的处理模式与RG流的处理模式不同。对于OMCI数据流，WAN侧的宝石端口与LAN侧的Uni端口之间有一对一的映射。所有数据包都可以通过MAC地址学习或转发。 OMCI中不允许无线接口。图3.2显示了SFU ONU的服务过程。

图3.2 SFU ONU的服务过程

SFU ONU是为具有宽带访问终端功能的单个家庭单元而设计的，从应用和ONU容量的角度来看，没有更复杂的家用门户功能。 SFU ONU（主要用于FTTH方案）具有1或4个以太网接口，可用于以太网 / IP服务，可选的VoIP服务（内置IAD）或CATV服务。

根据服务过程的差异和表3-2所示的ONU的接口数量，SFU ONU有三种特定形式的形式。

注意：如果不包括TDM服务，则适用于商业客户。

SFU ONU在桥接模式下（ISO模型的第2层）工作，支持多个VLAN函数，并且可以通过OLT通过OMCI / OAM对其以太网端口进行配置和管理。 SFU ONU结合了家庭门户，擅长提供强大的服务能力。但是，SFU ONU没有三层路由功能和WAN连接配置。 C-DATA的单端口1GE ONU是一个例外，因为它具有三层路由，静态路由，PPPOE，DHCP函数等。

（3）HGU ONU和SFU ONU之间的功能差异

4.c-data sfu/hgu onu

5.结论

SFU ONU和HGU ONU都有其优势和缺点。事实是，ONU的主要作用是为最终用户提供带宽访问权限，在访问网络的“最后一英里”中起着至关重要的作用，以便最终用户可以更好地享受网络。因此，选择正确的ONU应取决于您的网络环境。

作为专业的ONU供应商，C-DATA深圳将更多地关注技术知识的积累和研究，以改善我们的ONU产品并满足客户对不受限制的网络体验的需求。此外，C-Data深圳将通过不延迟提高产品和服务的质量来进一步与我们的客户一起进一步发展。
