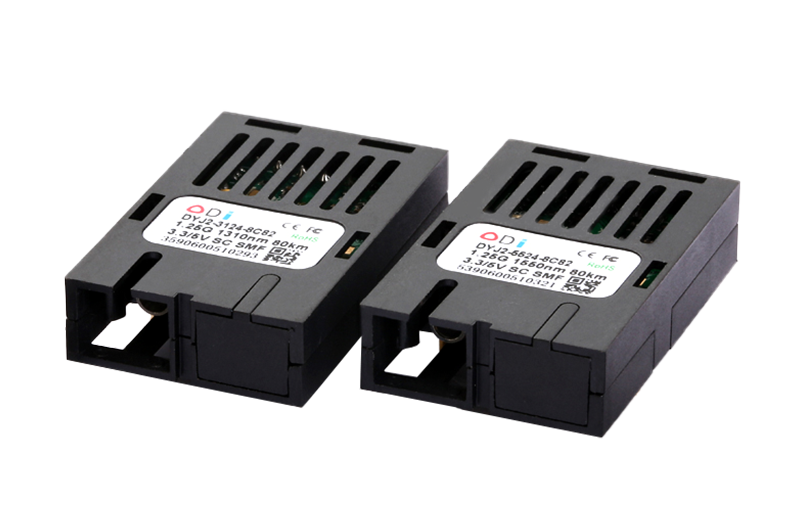

光学模块的光学功率通知。CICSOSFP收发器模块

光功率的单位是DBM，它在光纤收发器或开关的发光和接收光功率的手册中列出。通常，发光功率小于0dBm，并且接收端可以接收的最小光功率称为灵敏度。从最大可以接收的最大光学功率中减去灵敏度的单位是DB（DBM DBM = DB），称为动态范围，发光功率减去接收灵敏度是允许的光纤衰减值。实际发光功率的值减去测试期间实际接收的光功能是光纤衰减（DB）。接收端接收到的光功率的最佳值是可以接收的最大光功率 - （动态范围/2），但通常不是很好。由于每个光学收发器和光学模块的动态范围都不同，因此光纤的特定允许衰减取决于实际情况，一般而言，允许的衰减约为15-30dB。某些手册可能只有两个参数：发光功率和传输距离。有时，它们可能表明根据每公里纤维的衰减计算的传输距离大多为0.5dB/km。将最小传输距离除以0.5是可以接收的最大光学功率。如果接收到的光功率超过此值，则可以烧掉光学收发器。将最大传输距离除以0.5是灵敏度。如果接收到的光电功率低于此值，则可能无法连接该链接。有两种连接光纤的方法，一个是固定的连接，另一种是可移动的连接。固定连接是Fusion Connection，它使用专用设备将光纤连接在一起并将两个段连接在一起。优势是低衰减，而劣势是复杂且灵活的操作。主动连接通常通过连接器连接到ODF上的尾纤维，具有简单的操作和灵活性。一般而言，缺点是高衰减，主动连接的衰减相当于一公里的光纤。光纤的衰减可以估计如下：包括固定和主动连接，每公里光纤的衰减为0.5 dB。如果活动连接相对较少，则该值可能为0.4 dB。纯光纤不包括活动连接，可以将其还原为0.3 dB。纯光纤的理论值为0.2 dB/km；出于保险目的，通常首选0.5。必须单独测试光纤测试TX和RX。在单光纤的情况下，仅使用一种纤维，因此，当然只需要一个测试。根据生产公司的说法，单光纤的实现原理是波长划分的多路复用，但我认为使用光纤耦合器的可能性更高。什么是用于测量绝对光电功率或通过光纤的相对损失的光功率计。在光纤系统中，它与电子中的万用表非常相似。在光纤测量中，光电计通常用于重载。通过测量传输设备或光网络的绝对功率，光电计可以评估光学设备的性能。光电计和稳定的光源的组合可以测量连接损失，验证连续性并有助于评估光纤链接的传输质量。要选择适合用户特定应用的光学功率计，应注意以下几点：1。选择最佳探针类型和接口类型。 2。评估校准精度和制造校准程序，以符合光纤和连接器的要求。 3.确保这些模型与您的测量范围和显示分辨率一致。 4。直接插入损耗测量的DB函数。
