10G Epon光学模块的类型简介

Epon是基于以太网的被动光网络，也是光学访问技术的重要组成部分。 PON网络由OLT（光线终端），ODN（无源分离器网络）和ONU（光网络终端）组成。

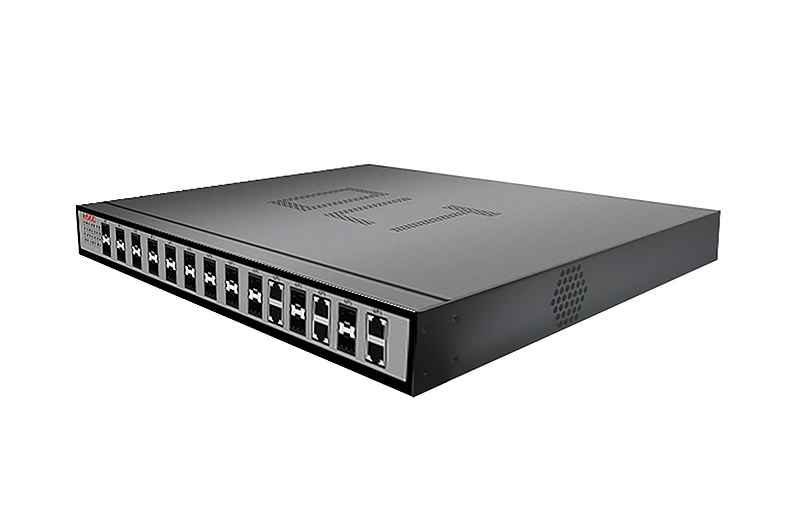

OLT设备是网络拓扑的核心。它通过ODN向下访问多个服务网络和多个用户的服务。它是服务汇总和分布的重要节点。

同时，OLT意识到用户最终设备的控制，管理，范围和其他网络管理功能。 OLT设备是PON网络的核心，无论其网络位置或网络功能如何。

PON光学模块是PON系统的高性能光学模块，它符合ITU-T G.984.2标准和多源协议（MSA）。它使用不同的波长在OLT（光学线终端）和ONT（光网络终端）之间发送和接收信号。

为了获得与1G Epon的兼容性，10G Epon不使用1G Epon系统使用的1490nm的下行链路波长。同时，考虑避免使用模拟视频波长（1550nm）和OTDR测试波长（1600-1650nm）。 IEEE 802.3AV标准选择1577nm作为10Gbit/s下行信号的波长（波长范围1574-1580NM）。

因此，在下行链路方向上，10Gbit/s信号和1Gbit/s信号为WDM。在上游方向上，1Gbit/s信号的波长为1310nm（1260〜1360nm），IEEE 802.3AV标准标准规定10GBIT/S信号的上游波长为1270nm（1260〜1260〜1280nm）。两者之间存在重叠，因此无法使用WDM模式，并且只能使用双速率TDMA模式。 10G Epon OLT可以同时找到10G/10G ONU。 10g/1g onu和1g/1g onu可以共存。

目前，根据不同的插入设备，市场上的10G EPON光学模块可以分为OLT（光线终端）光学模块和ONU（光网络单元）光学模块。此外，10G Epon具有两种包装类型：XFP和SFP+。这是10克Epon的光学模块。

1。10GEpon XFP OLT光学模块（非对称/对称）

光学模块采用可插入的XFP软件包，具有SC光端口，下行链路速率为10.3125GBP，上链接速率为1.25GBPS和10.3125GBP，TX1577NM/RX1270NM的工作波长（对称类型）和TX1270NM/1310NM/1310NM（ASIMPRICCROCT）

2。10GEpon SFP+OLT光学模块（不对称类型）

光学模块用可插入的SFP+包装，并带有SC光端口。下行链路速率为10.3125Gbps和1.25Gbps，上行链路速率为1.25Gbps和10Gbps。工作波长为TX1577NM/RX1270NM，最大传输距离为20km。
