GPON FTTH网络体系结构

FTTH访问网络包括五个区域，它们是核心网络区域，中央办公区域，馈线区域，分配区域和用户区域/客户场所。

核心网络

核心网络包括Internet服务提供商ISP设备，PSTN（公共开关电话网络，数据包切换或传统电路开关）和有线电视提供商设备。

中央办公室

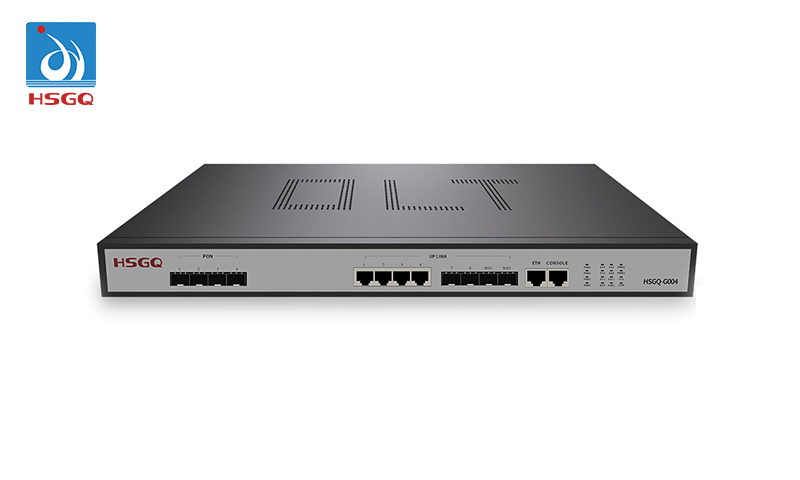

中央办公室的主要功能是托管OLT和ODF（光学分配框架）并提供必要的动力。有时，它甚至可能包括核心网络的某些组件。

馈线网络

馈线区域从中央办公室（CO）的ODF延伸到分配点。这些点（通常是街道柜）称为纤维分配码头（FDT），其中1级分式分裂通常位于其中。馈线电缆通常从GPON端口开始作为环拓扑连接，并终止于另一个GPON端口，如上图所示，以提供B型保护。

分销网络

分配电缆连接使用2级分配器的Level-1分离器（在FDT内部）。 2级分离器通常托管在一个杆安装的盒子中，称为纤维接入端子（脂肪），通常放置在附近的入口处。

用户区域

在用户区域中，滴电缆用于将脂肪内的2级分离器连接到订户场所。为了易于维护，通常会在用终端盒（TB）的用户房屋的入口处终止航空滴电缆，然后室内掉落电缆将TB连接到房屋内部的访问终端盒（ATB）。最后，贴片线将ONT连接到ATB。
